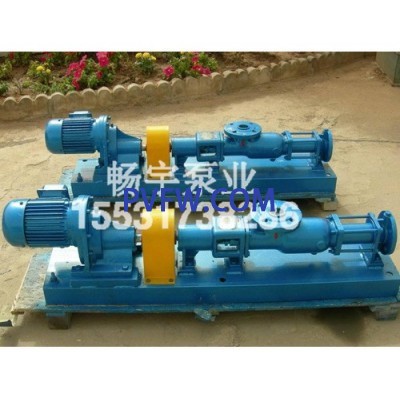

G系列单螺杆泵

　　G系列单螺杆泵属于转子式容积泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。G系列单螺杆泵是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子-转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 — 转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。
一、工作原理
　　G系列单螺杆泵螺杆具有单头螺纹，其任意截面皆为半径为R的圆，截面的中心位于螺旋线上且与螺杆的轴心线偏离一个偏心距e，绕轴旋转且沿轴向移动而形成的 　　头数比Lobes：螺杆的定子的头数T1比转子的头数T2多一个，即T1=T2+1。他们的比值成为头数比。螺杆泵可以分为单头（1：2）和多头（2：3，3：4）等。头数比越多，螺杆泵的输出扭矩越大，转速越低。反之，输出的扭矩越小，转速越高。 　　衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R（等于螺杆截面半径）的半圆，中间是长为4e的直线段。衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室（如图1-3所示）。当螺杆旋转时，靠近吸入室的   个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。随着螺杆的继续转动，工作腔容积不断增至   大后，这个工作室封闭，并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。
　　G系列单螺杆泵是一种单螺杆式输运泵、它的主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转一周，密封腔中的液体向前推进一个螺距。随着螺杆的连续传动，液体以螺旋形方式从一个密封腔压向另一个密封腔，   后挤出泵体。浓浆泵是一种新型的输送液体的机械，具有结构简单、工作   、使用维修方便、出液连续均匀、压力稳定等优点。
　　我单位生产的浓浆泵凡接触物料的金属零件均选用   不锈耐酸钢制作，轴材料2cr13衬筒采用   无味的橡胶、工作温度可达100℃，可用于输送食品浆料和粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆，悬浮液的腐蚀性介质。广泛于食品、冶金、建筑、制药、化工等工业部门。
